信息摘要：
通風柜1結構:全鋼型通風柜工作面的風速為:0.5土10％m/:排風量為3001003/H工作電壓為:AC220-380V。噪音:不大于60分…

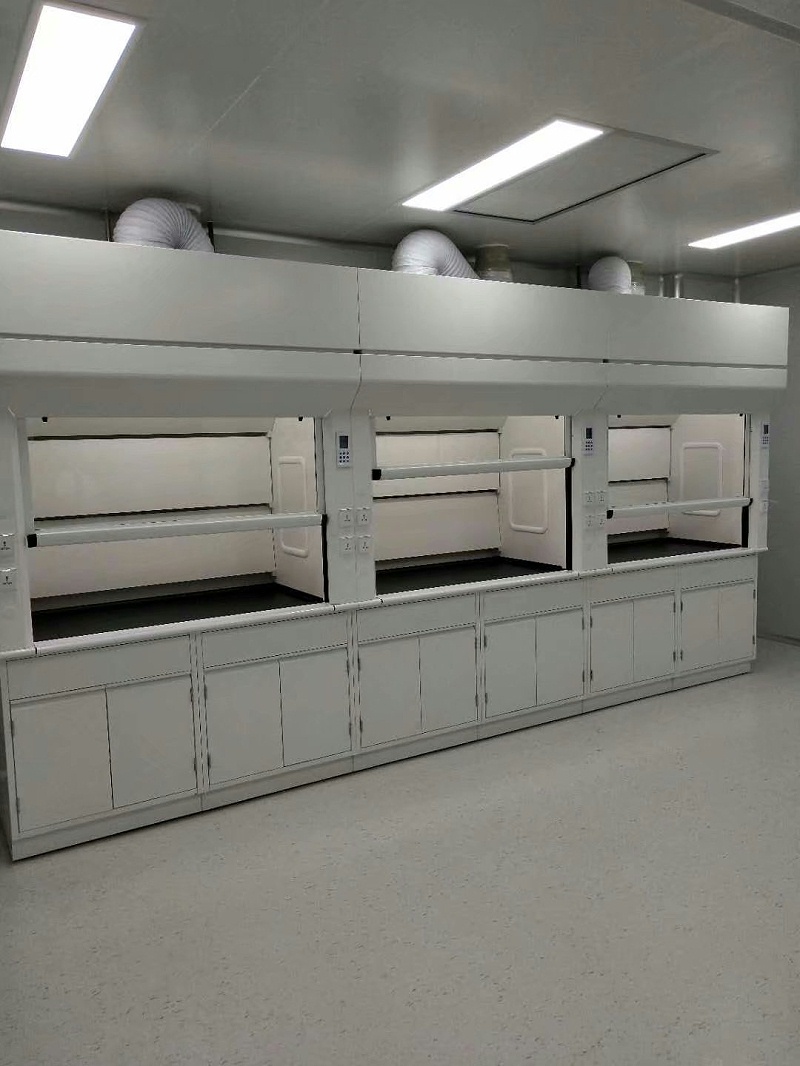

通風柜
1結構:
全鋼型
通風柜
工作面的風速為: 0.5土10％m/s:排風量為300 1003/H;
工作電壓為: AC220-380V。 噪音:
不大于60分貝。
2臺面要求:
采用臺面耐酸堿、耐腐蝕、耐高溫、耐污染、不易滋生細菌、易清潔、 耐磨、耐沖市、抗
彎曲、防潮、抗紫外線，環保且經久耐用的優質實芯理化板1.7m.臺面與柜體的連接用
膠貼合。所有臺面加工時采用底板加厚處理。臺面提供權威機構專業測試報告和臺面廠家的
授權。
3.柜體要求:
柜體組合:上部柜體 （排氣柜）與下部柜體（儲物柜）采用上下分體結構,下柜體帶抽風，
管道聯通主管道。
柜體設計:外殼材料通風柜柜體結構采用雙層結構，內襯板與鋼制外殼間預留有150mm
空間供水、電、氣連接、安裝、維護以及通風柜滑輪及配重系統的安裝、維護。鋼制外殼采
用1.0mm厚上海寶鋼電解鍍鋅鋼板，表面經特殊處理后采用不低于阿克蘇環氧樹脂靜電粉
末噴涂噴體表面厚度達到85μm以上，有防銹、防腐蝕、耐有機溶劑等功能，最后經高溫烘烤制作而成。
化學品儲存柜:柜體材料、門板設計及顏色與實驗臺的柜體相同，
(有機不襯PP板)其它內
抗倍特板，用來放置化學藥品，柜內備有排風接口，可實驗抽風，從而保證柜內空氣流通，
防止化學品相互污染。
檢修裝置:通風柜兩側可拆裝互換檢修門板，便捷了水、電、氣等管線的安裝、維修、保
養，而不必拆裝通風柜的主結構。
視窗拉門:采用模具一體成型弧鋁合金，表面經環氧樹脂粉沫烤漆噴涂或PP一體成型拉手，
弧型設計可大大降低通風阻力。無段式活動式垂直拉升拉門，置于工作空間與操作者之間，
以保護操作者安全，結合平衡裝置，拉門可停于任意活動點(阻力不應過大)。
移門結構:移門已采用同步帶結構，安全，順滑，耐酸堿耐腐蝕，使用壽命更長(上下拉
門可以持續100萬次不斷裂)更安全，可停于任何操作位置。當鉸鏈發生意外時，移門也不
會下降。移門的關、閉有橡膠緩沖裝置。當移門高度過高時，可自動回復到安全操作高度。
移動門左右懸吊鋼索安裝時，完全隱藏于邊框?qū)к塁型槽內，上下拉動時，不與軌道摩擦，
以確保鋼索安全，并避免與柜內腐蝕性化學氣體接觸。
內襯板及導流板:通風柜內襯板采用6mm白色耐腐蝕耐高溫抗倍特板，導流板安裝位置與
角度須使排氣分布均勻，無死角，在標準狀況下，三段式排風，以確保不同比重氣體在導流
板上、中、下均能有效排除。
集氣風罩:要求集氣罩具有良好的錐形集氣角度及滑度，可以獲得良好的集氣平均性及低
壓損。
4通風柜水電氣配置
控制面板(選配項):采用國際主流液晶屏控制面板，以下功能均具備且能液晶屏實時顯示:
a、照明開啟及關閉;
b、風機開啟及關閉;
C、風閥角度調整及液晶顯示:系統開機狀態下
風機未開啟時，按[風機]按鍵，風機繼電器接口觸點閉合，風閥將自動運轉到預設角度。
風機開啟時，按[風機]按鍵，風機繼電器接口觸點斷開，風閥將自動運轉到00的位置按
[風閥角度加]按鍵，風閥預設角度增加，按[風閥角度減]按鍵，風閥預設角度減小。風
閥預設角度- -經設定，可斷電記憶。風閥角度調整最小值為1度。
d、風閥角度自動歸零
若系統中途斷電，風閥位置不在00位置，當控制器通電后，風閥位置會自動歸零。在風閥
歸零時啟動控制器，風閥角度顯示00并且閃爍，提示用戶此時處于風閥歸零狀態。
e、廢氣凈化功能開啟及關閉(選配)
插座:采用WONPRO,TCL或上海松日工程插座，采用10A
220V或16A380V符合IP44國際
標準多功能插座，適合各種儀器插頭。安裝在柜體正面外側。
照明裝置:全罩式雙LED光燈設計，確保通風柜臺面工作區域的照度不低于400LUX。燈罩
底部6mm厚透明鋼化玻璃固定在頂板上，可避免電氣設備與柜內氣體接觸。燈罩采用鏡面
反射設計，便于更換和維護。通風柜照明接線采用便捷式連接便于拆裝。
化驗杯槽:采用實驗室專用耐酸堿、抗腐蝕PP杯槽。上海臺雄或同等質量品牌。
單口水嘴:銅質瓷閥芯，表面環氧樹脂噴涂處理，耐酸堿防腐蝕。上海臺雄品牌。
水、氣遙控閥:水、氣遙控閥安裝在通風柜的外側立柱上，供水、供氣考克安裝在通風柜
內側內襯板上。通風柜兩側事先各預留四個孔位供水氣考克安裝，小孔覆蓋有塑料蓋子。
15.3.5A其它及五金配件要求:
移動門玻璃: 6mm厚鋼化安全玻璃(有CCC安全標志)。
鉸鏈:高光澤的316L不銹鋼合頁或隱蔽型165 度優質鍍鋅鉸鏈，表面環氧樹脂噴涂。
拉手:采用弓形不銹鋼拉手或采用嵌入式鋁合金拉手
鋼索及滑輪組:鋼索采用PVC包覆鋼索，滑輪采用優質尼龍材質，滿足實驗室防腐要求，
確保移門上下移動時輕巧、穩定，確保長期使用安全。
配重:上下行程具靜音軌道以限制，避免搖晃碰撞
